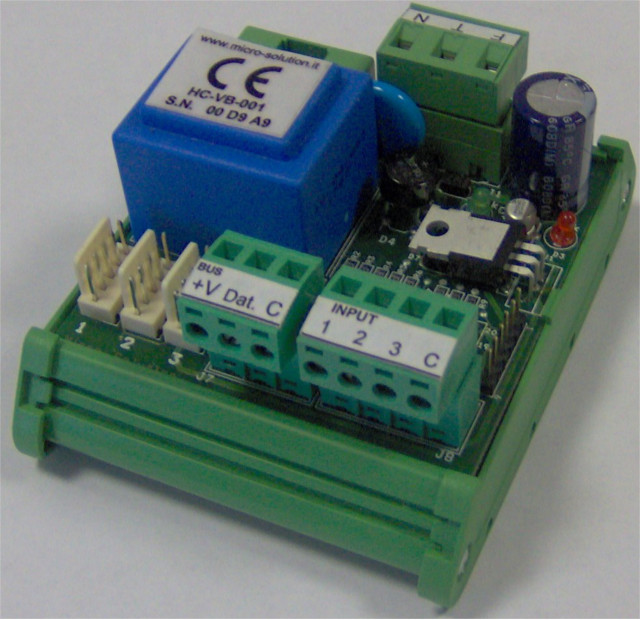

HC-VB-001 è un modulo di comando a 3
canali per la dimmerazione di apparecchi illuminanti
o per il controllo di potenza fornita
a dispositivi elettrici regolabili. Contenitore
con ingombro 4 moduli.
Specifiche tecniche
Funzionalità selezionabili per modo di funzionamento
manuale (da pulsanti collegati
direttamente su scheda):
Pressione breve del pulsante: 1 Accensione
o spegnimento istantaneo o tramite
rampa. 2 Accensione con il raggiungimento
del massimo valore o del valore memorizzato
al precedente spegnimento.
Pressione prolungata del pulsante: Regolazione
con rampa più lenta dell’intensità
luminosa con blocco al raggiungimento della
massima o minima potenza in uscita o ad
andamento ciclico.
Comportamento al ritorno della tensione
di alimentazione primaria di rete
dopo un backup se l’uscita era accesa
in precedenza: A L’uscita rimane spenta
B L’uscita ritorna all’ultimo valore memorizzato
nell’instante dello spegnimento.
C L’uscita si accende al massimo anche se
in precedenza era accesa al minimo valore
Descrizione
HC-VB-001 è un modulo di comando a 3
canali per la dimmerazione di apparecchi illuminanti
o per il controllo di potenza fornita
a dispositivi elettrici regolabili. Contenitore
con ingombro 4 moduli.
Le tre uscite vanno connesse alle interfacce
qui riportate:
1) Interfaccia di potenza HC-VB-201/10
con uscita 1000 W ad IGBT.
2) Interfaccia di potenza HC-VB-201/04
con uscita 400 W ad IGBT.
3) Interfaccia di regolazione HC-VB-101
con uscita in tensione 0-10V.
4) Interfaccia per LED monocromatiche o a
colori RGB in bassissima tensione (max
24W).
Le tre uscite sono indipendenti, possono
lavorare nel modo richiesto e con il modulo
attuatore che si desidera.
Le uscite vengono comandate direttamente
mediante i tre ingressi indipendenti presenti
sul modulo o tramite i comandi ricevuti dal
BUS.
