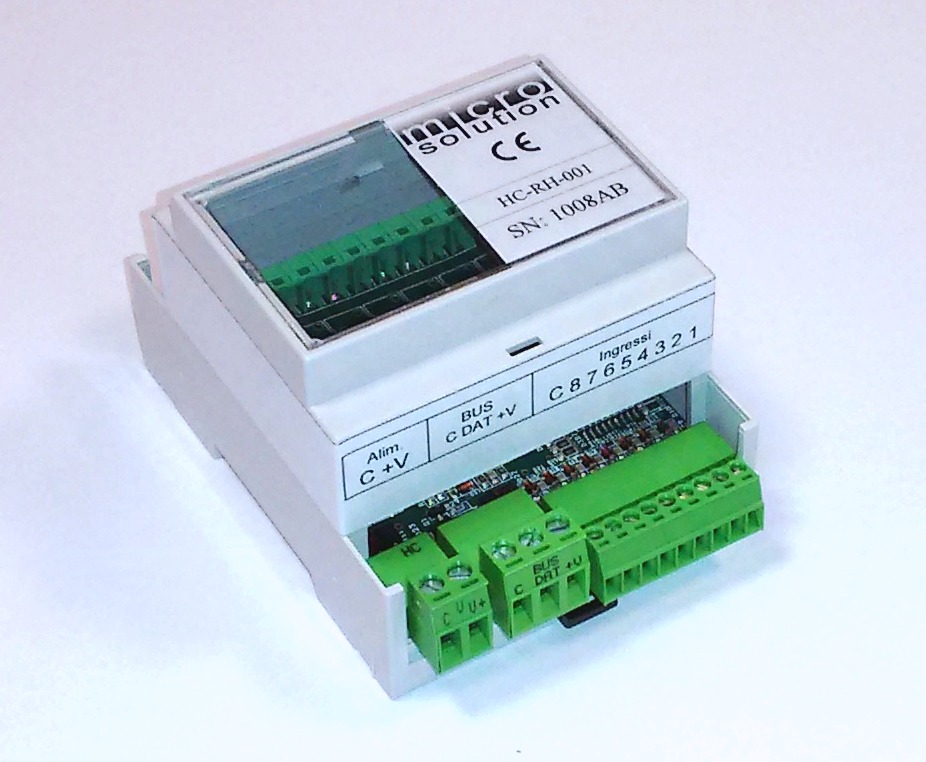

HC-RH-001 è un modulo di comando che dispone di 8 ingressi e 8 uscite indipendenti per il controllo di apparecchi elettrici in genere.

BUS. : Morsetto 3 poli “+V Dat. C. “
Polo “Dat.”: BUS standard 1 WireTM della Dallas Semiconductor. Si devono utilizzare i poli Dat.
e C collegati ad una coppia intrecciata.
Polo “+V”: ingresso alimentazione ausiliaria +12V. per alimentazione dei dispositivi esterni
(protetta da fusibile termico autoripristinante da 0,8 A).
Polo “C”: Comune di alimentazione e comunicazione dati.
Cavo elettrico. Cat. 5 non schermato (cavo UTP).

INGRESSI : Morsetto 9 poli “1 2 3 4 5 6 7 8 C.”.
Poli “1 2 3 4 5 6 7 8“: 8 ingressi energizzati (uscita a 5 V) per la connessione diretta a pulsanti ed altri dispositivi e sensori che dispongono di uscita libera da tensione (contatto pulito).
Possono acquisire sia segnali analogici che digitali.
Polo “C.”: comune di riferimento di tutti i segnali d’ingresso.
Cavo elettrico. Comune cavo schermato (sezione 0,22 o 0,5 mm²) con calza collegata al
comune “C”.

Alim. : Morsetto 2 poli “+V C.” : Alimentazione primaria in bassa tensione.
Poli “+V C.“: Tensione di alimentazione +12 Vdc (11V – 14,5V), assorbimento 0,1 A. La
presenza della tensione di rete è segnalata dalla spia luminosa verde visibile sul pannello.
Cavo elettrico. Comuni cavi elettrici con sezione massima 2,5 mm².

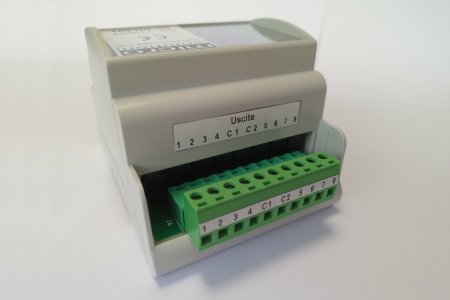

OUT. : Morsetto 10 poli “1 2 3 4 C1 C2 5 6 7 8”.
8 uscite con relè elettromeccanici 5 A 240 Vac (contatto N.A.). Le uscite da 1 a 4 hanno un
unico ritorno C1, analogamente le uscite da 5 ad 8 fanno riferimento a C2.
Cavo elettrico. Sezione massima 2,5 mm².

HC-RH-001 è un modulo di comando che dispone di 8 ingressi e 8 uscite indipendenti per il controllo di apparecchi elettrici in genere. Unisce la semplicità della connessione di ingressi e uscite nel modo tradizionale alla grande espandibilità e flessibilità del BUS Dallas 1-WireTM. Le uscite possono lavorare in più modi: passo-passo, ripetizione (per varialuce esterno), temporizzate fisse o con reset anticipato o con re-start, interbloccate e temporizzate (a coppie di due per il comando di automatismi), comandate da remoto, ecc. Agli ingressi si possono collegare pulsanti e sensori di vario tipo. HC-RH-001 apporta all’impianto elettrico di tipo tradizionale molteplici performance. Con essa si realizzano impianti elettrici tradizionali, predisposti alla domotica. Quando è attiva la domotica (collegamento a centrale domotica) e interviene un guasto sul BUS, rimane il funzionamento dell’impianto base e si perdendo solo le funzioni domotiche. Questa caratteristica distingue positivamente il prodotto, lasciando l’utilizzo dell’abitazione come se vi fosse un impianto tradizionale, riducendo il disservizio e consentendo al gestore dell’assistenza di pianificare l’intervento con una riduzione dei costi (non è necessario un intervento immediato). Aumenta la sicurezza dell’impianto elettrico in quanto i comandi sono in bassissima tensione di sicurezza (ingressi energizzati a 5 Vdc). Riduce enormemente la presenza di campi elettrici ed elettromagnetici nell’edificio ed è adatta alla realizzazione di impianti biocompatibili.
